Sledovač slunečního svitu Solar Tracker

Regulátor umožňuje ovládat polohu solárního systému, který sleduje pohyb slunce. (sluneční tracker)v polohách východ / západ. Je to moderní mikroprocesorový regulátor, který umožňuje ovládat lineární elektromotory s napětím do 50V a proudem až 4A. Aktuátory by měly být vybaveny koncovými spínači. Pokud ne, je potřeba osadit externími koncovými spínači. Napájení kontroléru je DC 12V i 24V. Výkonné pohony se napájí samostatným výstupem, takže to může být stejné napájení (12 V), jakož i zcela oddělené napětí. 24, 36 a tak dále, které je pro motory samostatně. Regulátor je opatřen hermetickým pláštěm pro elektroniku.

Motor vždy instalujte tak, aby byl píst zatažený (jak je uvedeno níže). Typicky v úhlu

vzhledem k zemi (& - často v rozsahu 30 až 60 stupňů). Regulátor namontovaný tak, aby LED1 byl k východu a tím bude motor "zaparkovaný v noci v této poloze.

Připojení kabelů:

1 / Power servopohony připojené ke spodu, na "INPUT svorce" se střídají v tomto pořadí plus a mínus (max 50VDC)

2 / pohon je připojen na kontakty, "OUTPUT VÁLEC"

3 / Nakonec, připojte 12V napájení k regulátoru na desce "12V" věnujte pozornost správné polaritě.

Vždy mějte připojenou pojistku 200 mA pro napájení regulátoru a další

(Max 4A) pro napájení pohonu (označené "B" v obrázku).

Po připojení pohonu zapněte napájení a zkontrolujte, zda při zakrytí fotorezistoru FR

sledovač sleduje východ. Pokud se budete držet na západ vypněte napájení a změňte polohu válce, případně prohoďte polaritu připojení motoru na "OUTPUT svorce".

Schéma 12V systému.

Princip činnosti:

Regulátor má otvor, a na obou stranách světelných senzorů. Při zjištění rozdílu v

osvětlení na obou stranách čidla, který spíná na ovladači relé prostřednictvím motoru otáčí solární tracker směrem ke slunci, dokud oba snímače nejsou osvětleny rovnoměrně. Můžeme učinit kalibraci snímače s potenciometrem P4. Instalací regulátoru vzhledem k rovině solárního článku - nebo naklápěnímlehce na východ nebo západ.

Po zapnutí na regulátoru kontroluje osvětlení senzoru a pokud některé z čidel je

silně osvětlené, přepínací relé otáčí motor východním nebo západním směrem (LED1 svítí,nebo LED2). Rozdíl osvětlení, které bude reagovat na osvětlení regulátoru, může být nastavena jen do určité míry.

Potenciometr P1 (otočit doleva - zvýšení rozdílu). Pohon bude fungovat tak dlouho, dokud osvětlení pro oba senzory nebude jednotné .Sluneční tracker nastavit při slunci, nebo po uplynulém čase tři minuty - dočasná ochrana v případě selhání pohonu,jeho blokování, nebo ve chvíli, kdy slunce je již mimo rozsah pohybu solárního sledovače, např. při západu slunce. Po zastavení pohonu vstoupí relé do časové hystereze (zpoždění) nastavitelné potenciometrem P3 v rozmezí od několika sekund až asi do 10 minut (otáčením doleva - zvýšení zpoždění), které je uvedeno. Je to pomalé blikání LED3. Když čas uplyne , celý cyklus začíná znovu, nebo se opět kontroluje osvětlení senzorů, nebo akční člen je připojený atd ...

Po zjištění různých světelných podmínekčidel, se pohybuje sluneční tracker směrem do polohy více světla na východ, nebo na západ, pokud ano, odstraňte propojku ZWPokud řidič se bude pohybovat pouze v jednom směru - západ. Proveďte nastavení potenciometrů a jumper vraťte.Změna by měla být provedena při odpojeném napájení .

Počkejte cca 20 sekund na kondenzátory, až se vybijí!

Rozsah pohybu na východ - západ nastavte přes mechaniké rozvržení a koncové spínače

, není dobré přehánět krajní polohy, aby se zabránilo situaci, kdy například. ráno bylo po celou dobu oblačno a ovladač zůstal na východním poloze a po vyjítí slunce v pozdním odpoledni se z velkým úhlem nastavení (mechanicky), nebude moci zaregistrovat. Hranice tohoto osvětlení by měla být cca 60 až 70 stupňů od osy otvoru. Koncové spínače jsou nezbytné k zastavení pohonu na krajních polohách východu a západu.

Regulátor má také světelný senzor (fotorezistor FR). Zda ovladač je v

zpoždění, nebo ve fází pohonu v případě, že ovladač je detekuje soumrak a spínače

jsou v parkovací poloze - zapnout provoz na východ až k pohonu krjního spínače (položka ráno na východě). Doba parkování musí být maximálně 3 minuty (ochranný čas) jak, mechaniky, tak pohonu. Proveďte kompletní pohyb od západu na východ méně než 3 minuty. Parkování je signalizováno zapnutím LED1 a LED 3 rychlé blikání. Práh vypnutí

na soumrak může být poněkud upraveno potenciometru P2. Po zaparkování pozice

ve východní pozici a čeká na svítání, tento stav je indikován krátkým bliknutím LED3 co

je asi 2 až 3 sekundy. Když bude úsvit, ovladač začne sledovat pohyb slunce.

Editace.

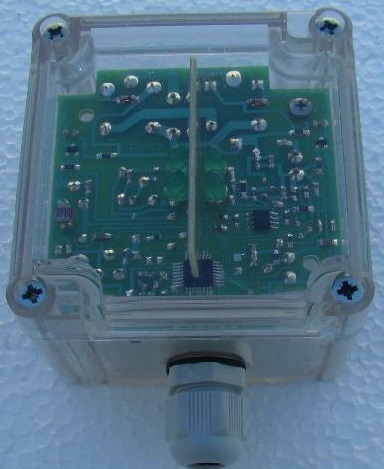

Solar ovladač je připojen k dolní části krabice - přístupné po sejmutí víka.

K dispozici jsou 2 otvory pro šrouby. Odšroubujte elektronikckou desku (2 šrouby diagonálně) a připojte kabeláž, nastavit potenciometry a znovu vložit do pouzdra, dávejte pozor na desce diody na LED3

je dolů směřující ve směru kabelové průchodky. Dráty protáhněte kabelovou průchodkou

a zavřete víko a dbejte přitom na správnou polohu těsnění (nejlépe připevnit tak, aby

těsnění bylo ve spodní části pláště) a utáhnout 4 šrouby víka.

Technická data:

- 12VDC regulátor power (11-13VDC)

- Spotřeba proudu v pohotovostním režimu až 20 mA , pokud je relé připojeno, je to 100mA

- Motory do 50V, pohony max. 4A

- velikost krabice 8x8 cm, výška 6 cm
